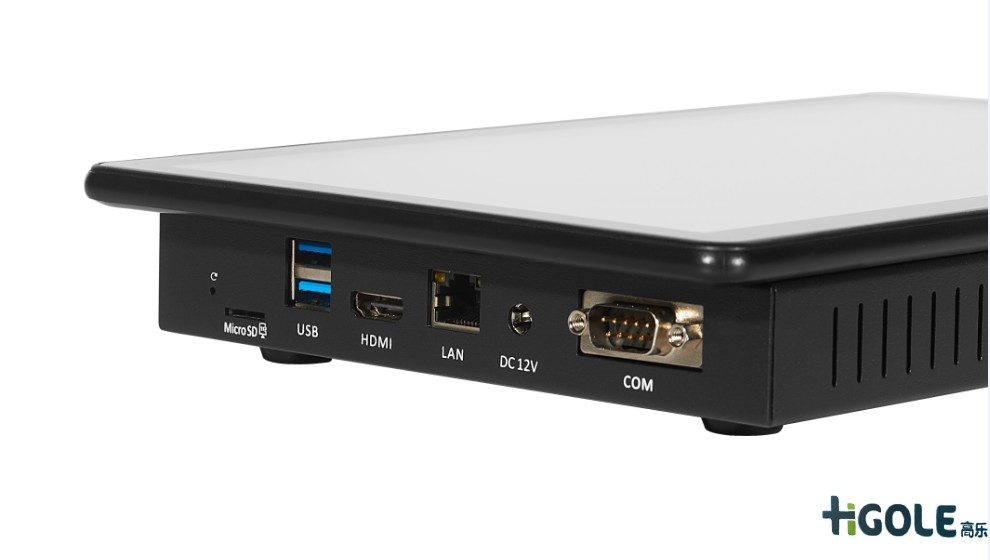

工業等級平板電腦之串口介紹

   串行接口簡稱串口，也稱串行通信接口或串行通訊接口（通常指COM接口），是采用串行通信方式的擴展接口。串行接口 （Serial Interface）是指數據一位一位地順序傳送。其特點是通信線路簡單，只要一對傳輸線就可以實現雙向通信（可以直接利用電話線作為傳輸線），從而大大降低了成本，特別適用于遠距離通信，但傳送速度較慢。

   1、工業平板電腦串口定義：串行接口 (Serial Interface) 是指數據一位一位地順序傳送，其特點是通信線路簡單，只要一對傳輸線就可以實現雙向通信（可以直接利用電話線作為傳輸線），從而大大降低了成本，特別適用于遠距離通信，但傳送速度較慢。一條信息的各位數據被逐位按順序傳送的通訊方式稱為串行通訊。串行通訊的特點是：數據位的傳送，按位順序進行，最少只需一根傳輸線即可完成；成本低但傳送速度慢。串行通訊的距離可以從幾米到幾千米；根據信息的傳送方向，串行通訊可以進一步分為單工、半雙工和全雙工三種。

   2、工業平板串口分類：串行接口按電氣標準及協議來分包括RS-232-C、RS-422、RS485等。RS-232-C、RS-422與RS-485標準只對接口的電氣特性做出規定，不涉及接插件、電纜或協議。

   RS-232：也稱標準串口，最常用的一種串行通訊接口。它是在1970年由美國電子工業協會（EIA）聯合貝爾系統、調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“ [1]  數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術標準”。傳統的RS-232-C接口標準有22根線，采用標準25芯D型插頭座（DB25），后來使用簡化為9芯D型插座（DB9），現在應用中25芯插頭座已很少采用。

   RS-422：標準全稱是“平衡電壓數字接口電路的電氣特性”，它定義了接口電路的特性。典型的RS-422是四線接口。實際上還有一根信號地線，共5根線。其DB9連接器引腳定義。由于接收器采用高輸入阻抗和發送驅動器比RS232更強的驅動能力，故允許在相同傳輸線上連接多個接收節點，最多可接10個節點。即一個主設備（Master），其余為從設備（Slave），從設備之間不能通信，所以RS-422支持點對多的雙向通信。接收器輸入阻抗為4k，故發端最大負載能力是10×4k+100Ω（終接電阻）。RS-422四線接口由于采用單獨的發送和接收通道，因此不必控制數據方向，各裝置之間任何必須的信號交換均可以按軟件方式（XON/XOFF握手）或硬件方式（一對單獨的雙絞線）實現。

   RS-485：是從RS-422基礎上發展而來的，所以RS-485許多電氣規定與RS-422相仿。如都采用平衡傳輸方式、都需要在傳輸線上接終接電阻等。RS-485可以采用二線與四線方式，二線制可實現真正的多點雙向通信，而采用四線連接時，與RS-422一樣只能實現點對多的通信，即只能有一個主（Master）設備，其余為從設備，但它比RS-422有改進，無論四線還是二線連接方式總線上可多接到32個設備。

   3、串口的應用范圍：串口服務器的應用領域非常廣泛，數據采集、遠程控制的網絡化項目改造，都可以使用。串口服務器還可以應用在POS、ATM、顯示屏、門禁、道閘、讀卡器、加油機、數控機床、測試儀表，例如：1、無人值守稱重：利用串口服務器可以實現稱重儀表、收據打印機、道閘等稱重配套設備聯入局域網，利用一臺局域網電腦就可以完成集中控制和數據統計管理。2、遠程考勤：考勤機加上串口服務器，可以將考勤數據傳到服務器中，全國各地辦事處的考勤情況統計就很方便了。3、遠程控制PLC：PLC增加串口服務器，編程軟件結合虛擬串口，這樣就實現了遠程給PLC編程。

   總之，串口服務器是實現物聯網通訊，實現遠程控制、數據采集的必要網絡設備。一款優秀的串口服務器應該具有工業級、高性能、豐富的擴展功能。在工業平板電腦工控行業，串口是標準的必配接口。
